LoRaWAN ZHAGA MPPT Node

SKU : LWNZGAD4iRGLMP2466

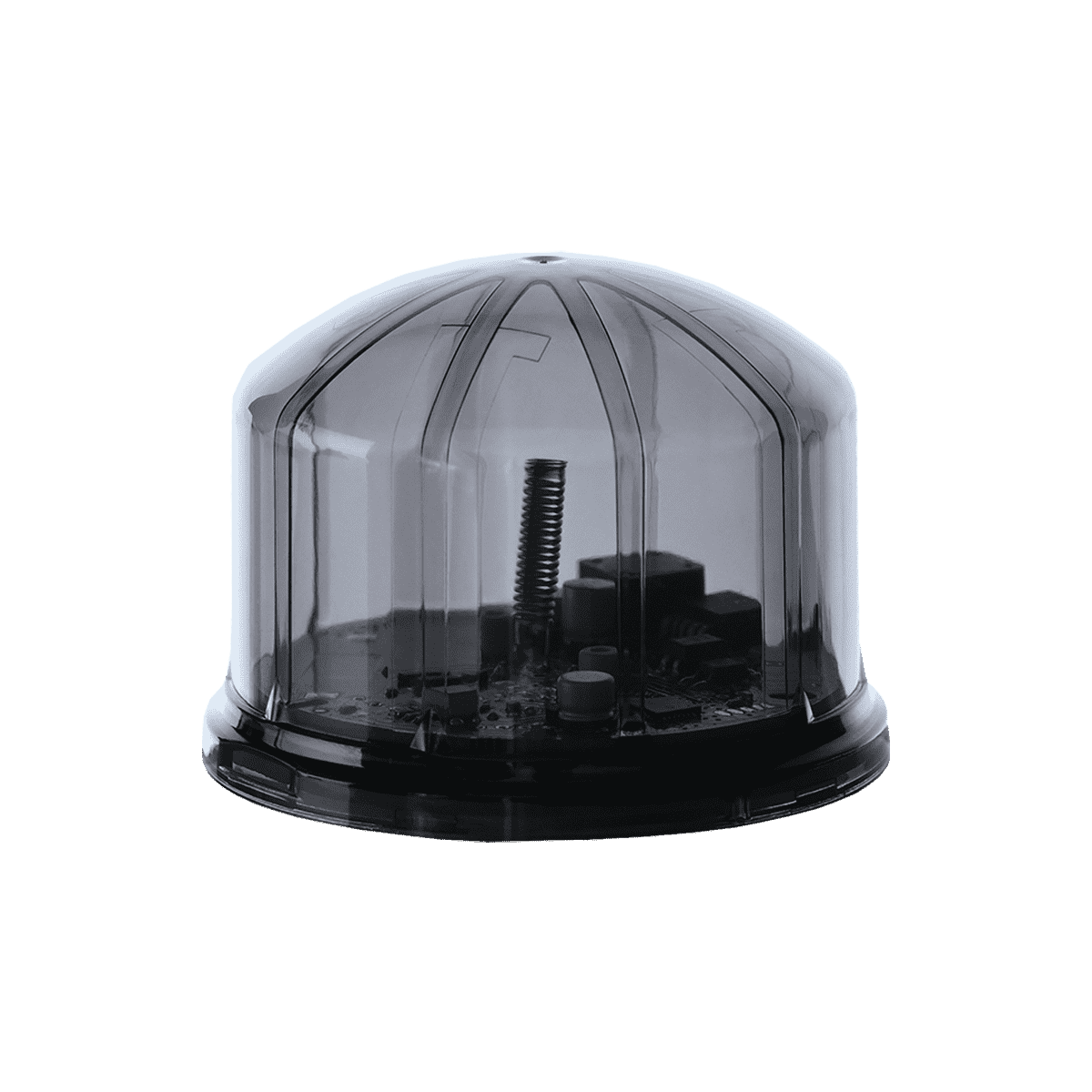

LoRaWAN ZHAGA MPPT Node est une unité de commande d’éclairage urbain intelligent développée pour les luminaires compatibles avec le socle ZHAGA. Elle fonctionne en 24 VCC et prend en charge les protocoles de communication LoRaWAN et DALI. Grâce à la lecture des dispositifs MPPT, elle permet le suivi en temps réel des données d’énergie et de puissance ; sa fonction de gradation assure des économies d’énergie et une gestion centralisée de l’éclairage.

Qu’est-ce que le LoRaWAN ZHAGA MPPT Node ?

ZHAGA est une unité de commande d’éclairage urbain intelligent développée pour être utilisée avec des luminaires compatibles avec le socle ZHAGA. Elle fonctionne en 24 VCC et prend en charge les protocoles de communication LoRaWAN et DALI.

Grâce à sa capacité de lecture des dispositifs MPPT, elle permet le suivi en temps réel des données d’énergie et de puissance. Sa fonction de gradation assure des économies d’énergie et une gestion centralisée de l’éclairage. Avec ses capacités de commande et de surveillance à distance, elle est idéale pour l’intégration dans les infrastructures modernes d’éclairage urbain.

Elle peut être utilisée dans les centres logistiques, les ports, les usines intelligentes, les systèmes d’énergie solaire et les applications de ville intelligente.

RTC (horloge temps réel)

Conserve l’heure exacte de manière autonome, même en cas de coupure du réseau, afin que les programmations horaires d’éclairage s’exécutent sans interruption.

LDR (photorésistance)

Détecte le niveau de lumière ambiante afin que l’éclairage public s’allume automatiquement au coucher du soleil et s’éteigne au lever du soleil.

Capteur d’inclinaison

Surveille l’orientation physique du mât ou du luminaire et alerte instantanément le système de gestion centralisé en cas de collision, d’inclinaison ou de déplacement structurel important.

Module GPS

Détecte automatiquement les coordonnées géographiques du terminal, transmet sa position au système de gestion centralisé cartographique et assure une synchronisation horaire précise.

Données MPPT et gradation

Lit les dispositifs MPPT pour suivre en temps réel les données d’énergie et de puissance ; la fonction de gradation assure des économies d’énergie et permet une gestion centralisée de l’éclairage.

Gestion à distance avec Olios

Les produits LoRaWAN ZHAGA sont commandés par le serveur d’applications Olios via une passerelle réseau ; le terminal peut ainsi être commandé et surveillé à distance.

Informations sur l’état du module

Voyant LED	État	Description
Rouge	Fixe	Défaillance du module de communication.
Violet	Clignotant	Mode test, en attente de données. Mode utilisé par le fabricant pendant la phase de test ; si aucune donnée de test n’est reçue au bout d’environ 40 clignotements, l’appareil passe en mode de fonctionnement normal.
Turquoise	Fixe	Mode test actif. Mode utilisé par le fabricant pendant la phase de test.
Turquoise	Clignotant	Transmission de données différée en mode test. Clignote proportionnellement au délai et à l’adresse de l’appareil, jusqu’à l’arrêt.
Jaune	Fixe	Une tentative de connexion/d’appairage avec la passerelle LoRaWAN en mode ABP ou OTA a été effectuée, sans succès.
Jaune	Clignotant	Tentative de connexion/d’appairage avec la passerelle LoRaWAN en mode ABP ou OTA en cours. Cette période d’essai se répète selon la valeur définie dans le logiciel de l’appareil.
Vert	Fixe	La communication de liaison avec la passerelle LoRaWAN est active.
Vert	Clignotant	Mode normal, transmission de données différée. Clignote proportionnellement au délai et à l’adresse de l’appareil, jusqu’à l’arrêt.
Éteint	Éteint	Pendant que l’appareil envoie des données ou change de mode, le voyant LED reste éteint pendant toute la durée de l’opération.

Tension de fonctionnement :	24 VCC	Matériau du boîtier :	Polycarbonate résistant aux UV
Consommation :	0,6 W	Type de montage :	Twist lock (verrouillage par rotation)
Courant d’alimentation LoRaWAN :	20 mA	Couleur du corps :	Noir
Protocole de communication :	LoRaWAN	Indice IP :	IP66
Fréquence de fonctionnement :	868 MHz	Température de fonctionnement :	-20 °C à +50 °C
Courant en mode veille :	2,1 µA	Dimensions (H × Ø) :	62 × 79,7 mm
Puissance d’émission :	22 dBm (max.)	Classe de protection :	Classe II
Sensibilité du récepteur :	-116,5 dBm à -136 dBm	Compatibilité socle :	Luminaires compatibles avec le socle ZHAGA
Débit de communication :	1,2 – 115,2 kbps	Fonctions intégrées :	Lecture des données MPPT, gradation, RTC, LDR, capteur d’inclinaison et GPS
Durée de vie :	50 000 heures	Infrastructure de commande :	Serveur d’applications Olios et passerelle LoRaWAN
